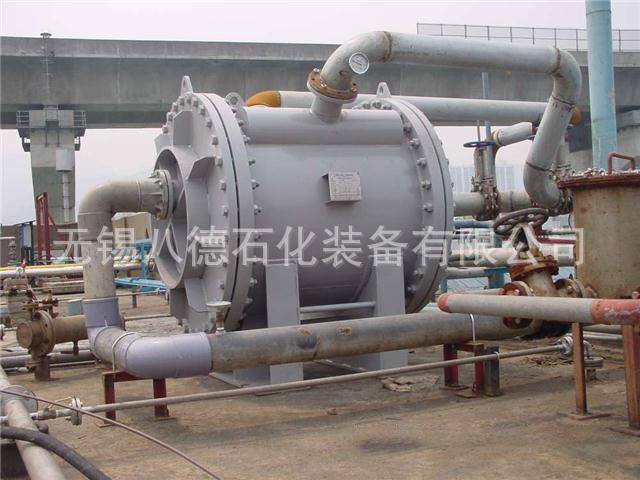

不銹鋼螺旋板換熱器

螺旋式板式換熱器的生產制造加工工藝。

在生產制造全過程中，應留意以下幾個方面:

1)螺旋板:螺旋板表層的缺點，如硬波浪紋、長刀彎折、開料邊沿(中國一般為氧割)的品質，對球菌的倒絲機有非常大危害。拼板機對接焊縫應開展100%輻射源或超聲波檢測，并應選用全焊全透明構造，對接焊縫錯邊量應立即磨去，避免表面漲縮和晶間腐蝕。

2)定距柱:定距柱一端應有1~2X45°的倒圓角，由于定距柱總數多，螺旋板表層不太可能徹底整平。定距柱與螺旋板焊接時，極少數定距柱難以避免還會傾斜。假如周邊沒有倒圓角，非常容易斷開螺旋板；定距柱的高寬比誤差應是正誤差0~0.3mm，由于假如定距柱生產加工有負誤差，球菌卷成型時，定距柱與球菌不可以進一步迎合，乃至有平排的定距柱沒有支撐螺旋板，消弱了定距柱提高球菌抗壓強度和彎曲剛度的功效；因為螺旋板較薄，定距柱與螺旋板焊接時要需注意操縱電焊焊接品質，以保證球菌疊成時不容易掉下來。應留意引弧和收弧時不必導致表面咬肉狀況，定距柱焊接后務必認真仔細缺點，立即挽救，以防機器設備進行后泄露維護保養產生的不便。

"

(3)園鋼:內孔密封性密封性的園鋼一般由好多個園鋼聯接來添充螺旋式安全通道。園鋼的硬折應校直，表層的浮銹應消除；當園鋼直徑超過14mm時，其剛度很大，球菌倒絲機全過程中內孔與胎盤黏合欠佳。這時，園鋼逐漸的淬火長短應超過500mm；園鋼還可以用呂板替代。

(4)管理中心擋板:管理中心擋板規格重會危害螺旋板的電焊焊接品質，會提升物質流動性的部分摩擦阻力，其總寬容許誤差應嚴控，一般為0-1毫米；管理中心擋板與螺旋板的相接處是螺旋式板式換熱器的關鍵安全風險，沒法修補，因而務必操縱電焊焊接品質。為了更好地清除載入和卸載掉的規律性對焊接的毀壞，可選用改善的管理中心擋板構造。

(5)支撐點環:支撐點環與內孔板(管理中心管)密切觸碰，具有提高內孔板抗壓強度和彎曲剛度的功效。為了更好地確保他們中間的觸碰，支撐點環的半經最好是依據內孔板(管理中心管)的精確測量內徑制做。假如標準容許，支撐點環和內孔板應徹底電焊焊接堅固。
